超聲波旋振篩

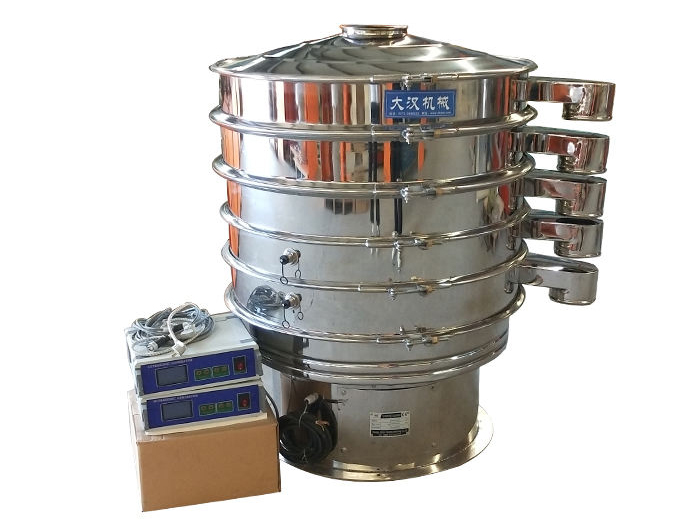

超聲波旋振篩介紹

篩分大豆粉

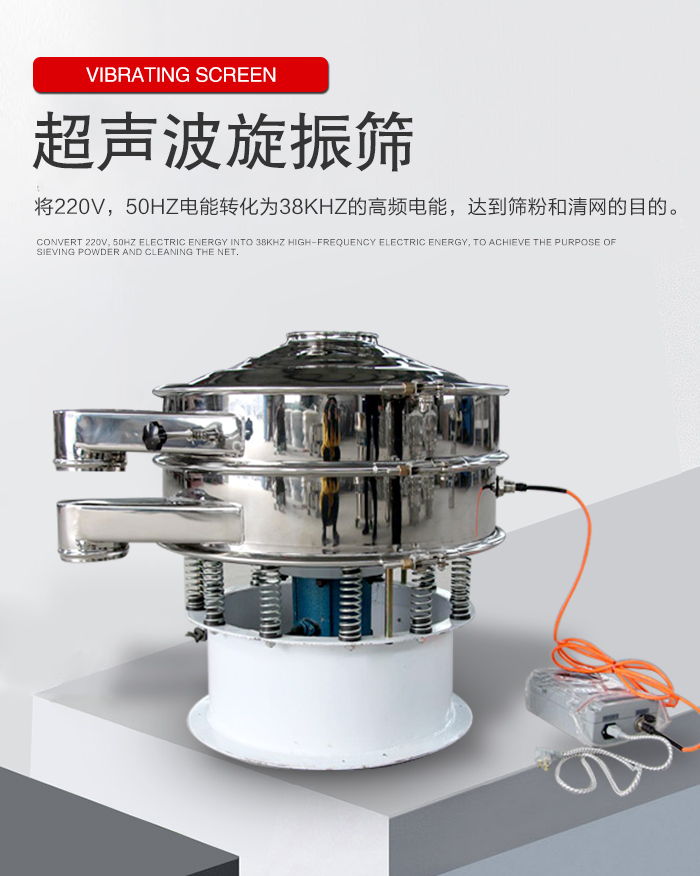

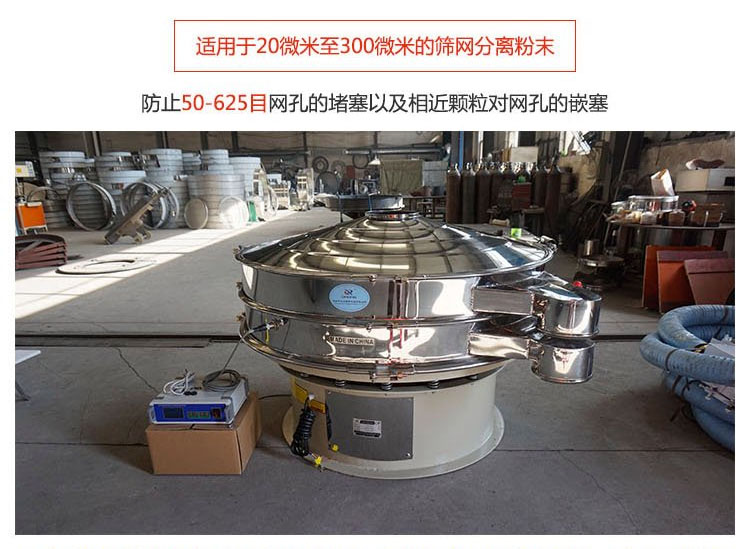

超聲波旋振篩是在普通旋振篩的基礎上增加的超聲波系統，將超聲波頻率施加于篩上，可分離20m（#635目）的細粉，網孔不堵塞、不堵塞，與普通旋振篩相比，篩分精度提高1-70%，產量可提高0.5-10倍。解決了強吸附、靜電、強粘性、高密度等問題，解決了超細粉體篩分問題。目前已廣泛應用于面粉、石墨粉、橡膠粉、石英砂粉、金屬粉、粉末涂料、熒光粉等細粉的篩分。

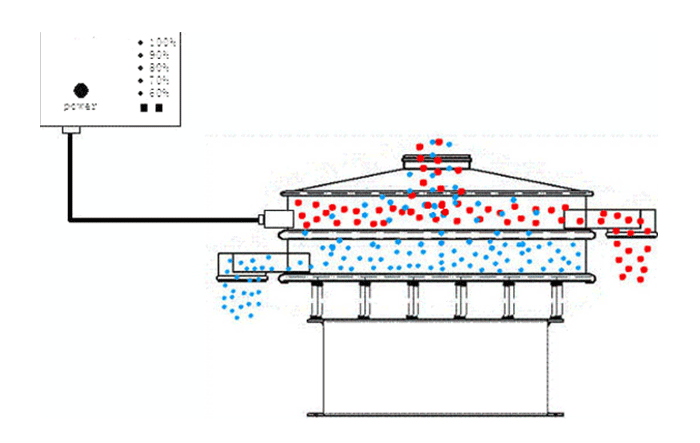

超聲波旋振篩工作原理

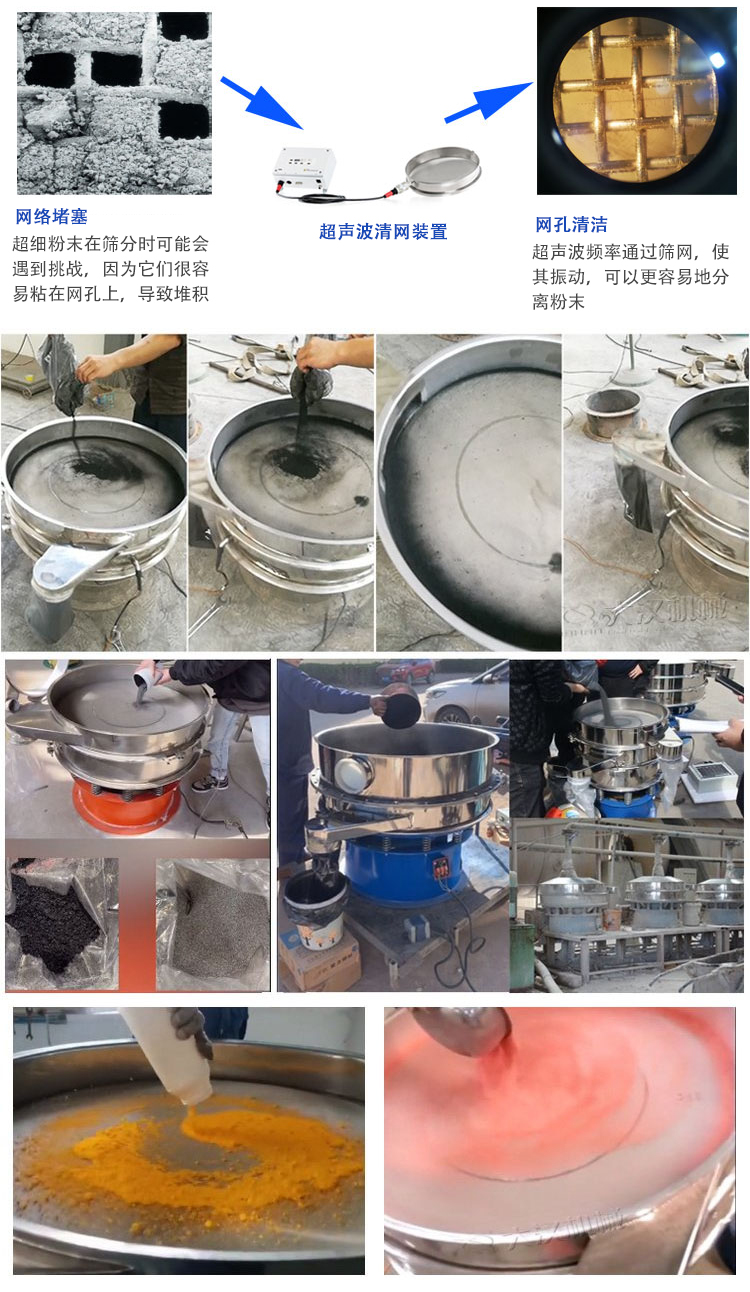

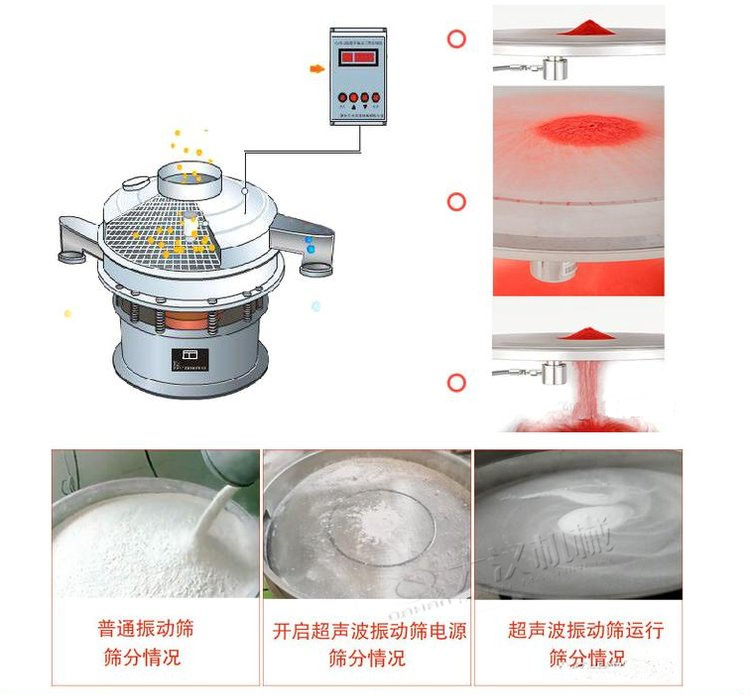

超聲波旋振篩是在旋振篩的基礎上進行改造而成的，就是利用超聲波換能器與旋振篩合二為一而形成，在篩網上面疊加一個高頻率低振幅的超聲振動波，超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素，從而完成篩粉目的。

超聲波旋振篩特點

1、高頻振動使與篩網接觸的細小物料快速通過篩網，提高篩網穿透率，可篩分至20微米，篩選精度可提高1-70%。

2、超聲波系統對篩網施加高頻振動。振動頻率打破了表面張力，使不銹鋼網有效地無摩擦，并防止過大和過小的顆粒堵塞或堵塞篩網。

3、超聲波篩分通過使粉末更快地通過篩孔，使篩分能力提高10倍。

4、一次操作最多提供5級分級，并可在一個屏幕上添加一個或多個超聲波換能器以增強篩選效果。

5、防止堵塞同時減少清潔篩網所需的時間，無摩擦系統消除了機械去盲系統造成的損壞。

超聲波旋振篩應用行業

超聲波旋振篩可篩分600目內的碳化硅、合金鎢粉、維生素粉、花粉、鎳粉、洗衣粉、石墨粉、金屬粉、硫磺粉、洗衣粉、氯化銅粉、硅微粉、氧化鋁粉、尼龍粉、塑料粉、微礦粉等各種精細粉末物料。

超聲波旋振篩結構及技術參數

型 號	篩分面積	有效篩分直徑	篩網規格	層數	振動電機功率
DHC-400	0.0907	340	80-600目	1-3	0.18
DHC-600	540	0.2289			0.25
DHC-800	730	0.4183			0.55
DHC-1000	900	0.6359			0.75
DHC-1200	1100	0.9499			1.1
DHC-1500	1400	1.5386			1.5
DHC-1800	1700	2.2687			2.2
DHC-2000	1886	2.7922			2.2

普通篩分機		超聲波振動篩	網目
測試物料	測試結果
碳化硅	無法篩分	500	1500KG/H
硬質合金鎢粉	15分鐘沒篩出細粉	600	30KG/H
維生素C粉	1KG/H	100	120-150KG/H
花粉	15分鐘沒篩出細粉	400	15分鐘篩出20%細工可進行更細有效分級
鎳粉、鈷粉	篩三次達到要求	400	篩一次達到要求
釹鐵硼粉	30分鐘有32.2%篩余物	300	30分鐘有6.9%篩余物

超聲波旋振篩與普通旋振篩相比有什么優點

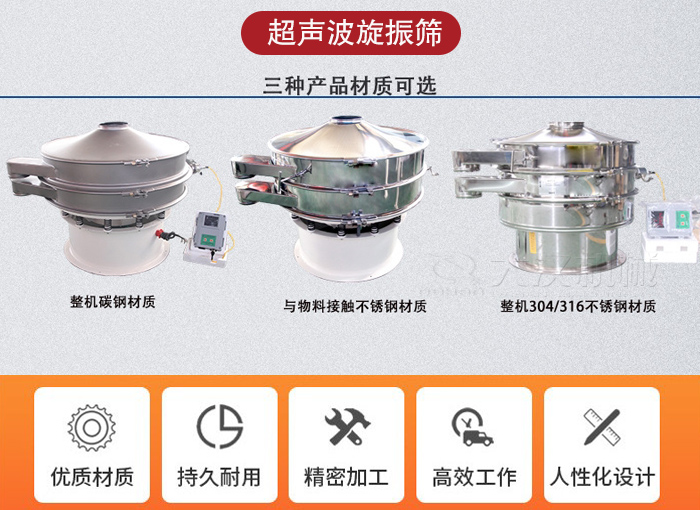

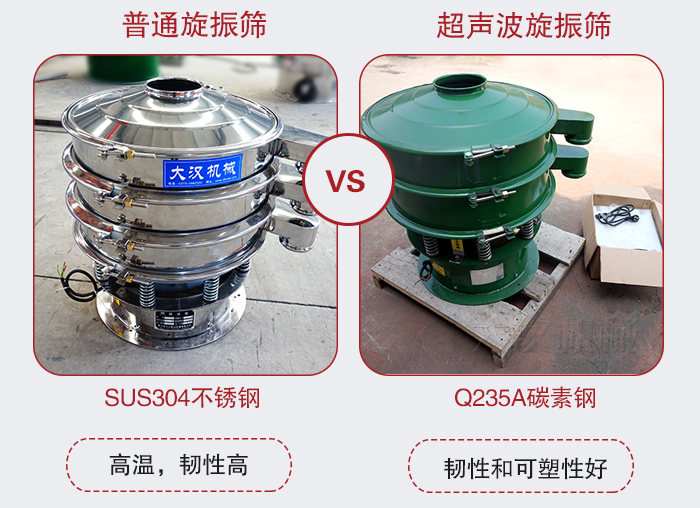

1，材質

普通旋振篩：

采用SUS304不銹鋼主要適用行業有醫藥，食品等行業，US304優質不銹鋼特點：耐高溫，韌性高。

超聲波旋振篩：

Q235A碳鋼主要應用于化工行業，Q235A碳素鋼特點：韌性和可塑性好。

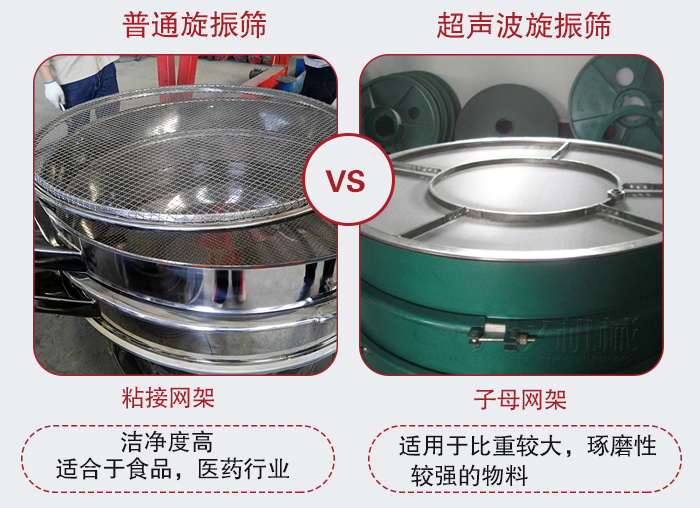

2，網架

普通旋振篩：

粘接網架，潔凈度高，網架整體無死角，篩網直接粘結在網架上，不保留篩網絲頭，邊角：適合于食品，醫藥行業。

超聲波旋振篩：

子母網架，適用于比重較大，琢磨性較強的物料，篩網已更換，換網成本較低，適用于化工，冶金行業等。

3，清網

普通旋振篩：

擋球圈與彈球配合使用屬于普通清網裝置，一般用于100-200目篩網使用。

超聲波旋振篩：

超聲波清網裝置，一般用于400-500目篩網，特點：效率高，清網速度快。

4，密封件

普通旋振篩：

橡膠密封件，主要應用于化工行業，耐高低溫，耐臭氧，電絕緣性好。

超聲波旋振篩：

硅膠密封件：主要應用于食品，醫藥行業，吸附性能高，熱穩定性好等。

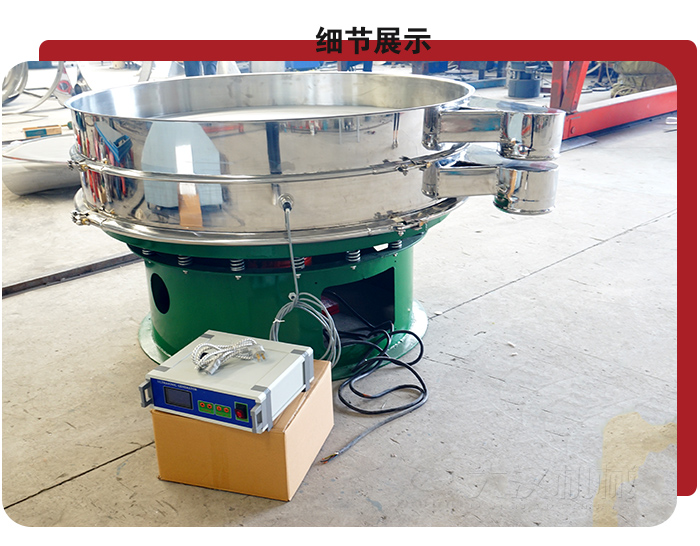

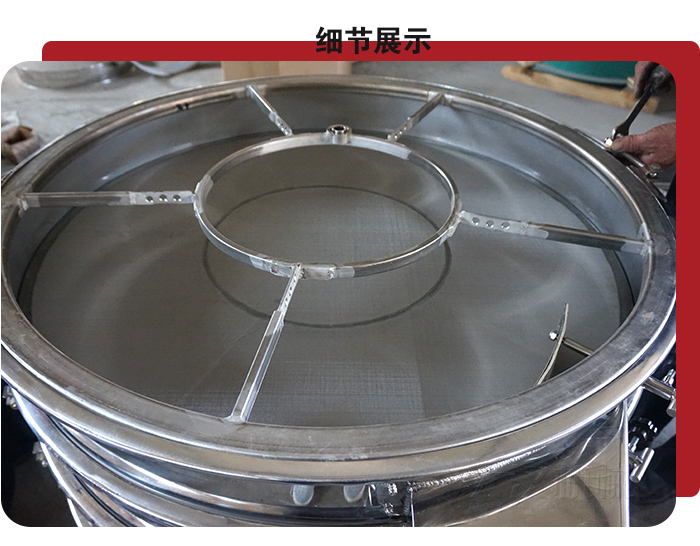

超聲波旋振篩細節展示

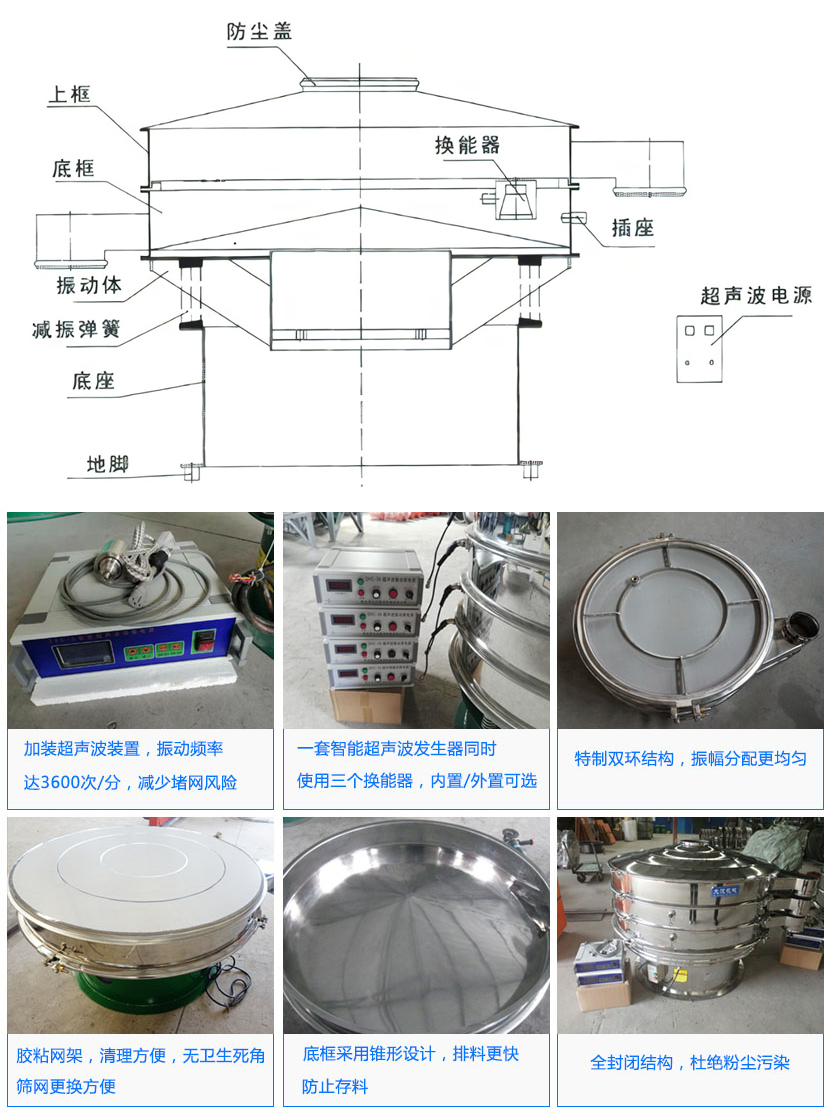

超聲波旋振篩主要由超聲波諧振電源、換能器、外網環和共振環、篩網、網框、振動電機、阻尼彈簧等部分組成。

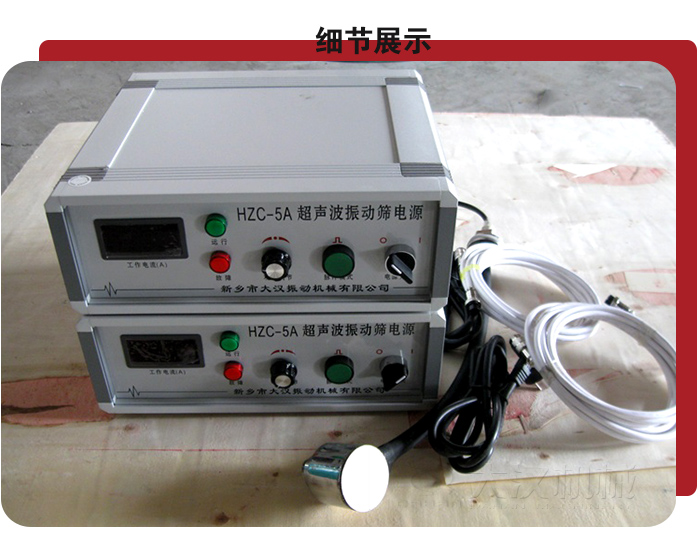

超聲波諧振電源：高頻大功率超聲波諧振電源發生器，采用數字調頻調幅，可根據不同的屏蔽狀態（不同的材料柵格結構）自動跟蹤諧振點，使功率輸出化，長長期工作穩定，發熱小，使用方便。

高頻連接線：用電纜連接超聲波發生器和超聲波換能器。

換能器：高性能超聲波轉換裝置，密封結構可防止細粉進入。可選擇內置或外置式換能器。

①內置超聲波換能器：超聲波換能器接頭置于超聲波篩格中間，運行時可直接接觸物料，成本低。目前市場上內置系統的價格比外置系統低一倍。

②外置超聲波換能器：超聲波換能器安裝在篩框外，延伸至網框邊緣。由于避免了與物料的直接接觸，避免了物料的污染，符合食品、醫藥行業的衛生標準，故障率低，提高。容量。

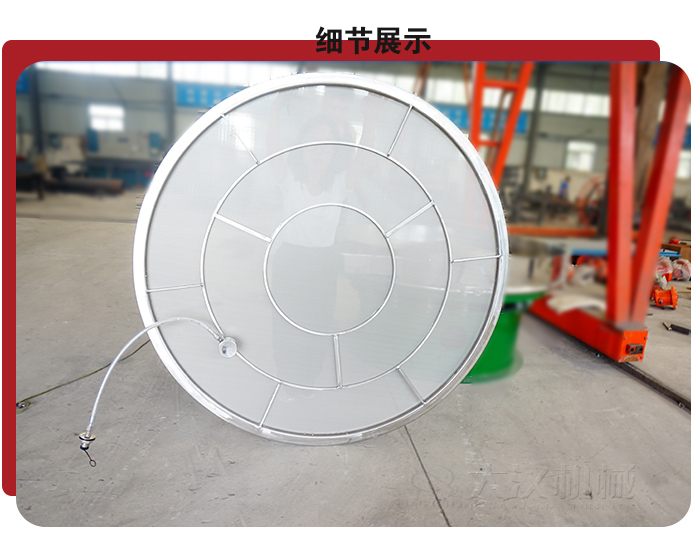

超聲波網架：由外網環和諧振環組成。根據框架的大小，我們可以在框架中插入數量可變的波導環，以確保超聲性能。

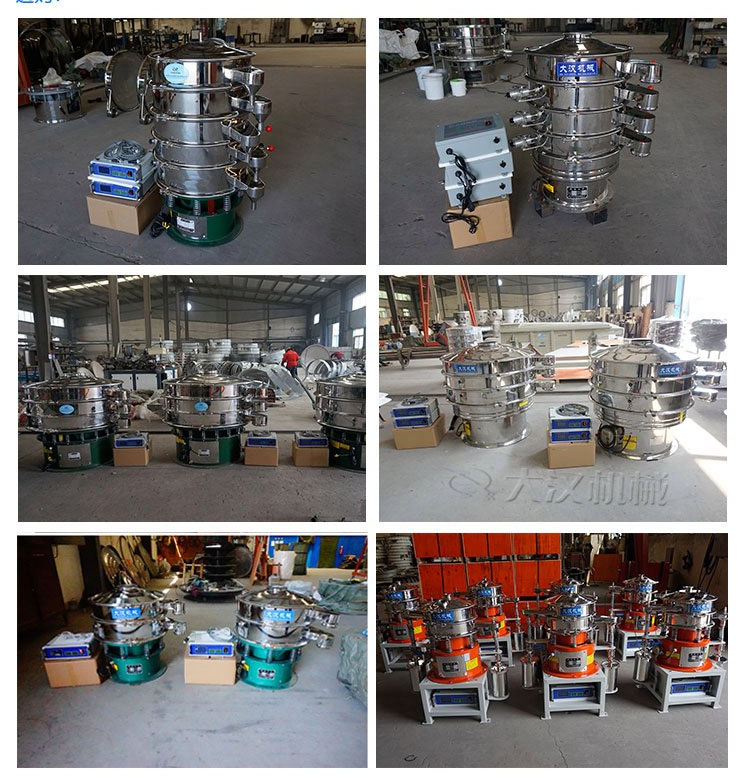

超聲波旋振篩廠家

大漢超聲波旋振篩生產廠家提供超聲波旋振篩分機、內置式超聲波旋振篩、外置式超聲波旋振篩、藥品超聲波旋振篩、粉體超聲波旋振篩、淀粉超聲波旋振篩、涂料超聲波旋振篩、防爆超聲波旋振篩、不銹鋼超聲波旋振篩等產品。直徑有400-1800mm，1-5層可選；材質有碳鋼、不銹鋼，換能器可內置或外置；專用于篩分600目以內的細粉，如：石墨粉、金剛石、玻璃粉、硅鋁粉、氧化鋁、金屬粉、熒光粉、催化劑、辣椒粉、抹茶粉等；此外，還可根據用戶需求特殊定制。
